שאלות ותשובות

בדף זה רכזנו שאלות שהועלו ומועלות ע"י יזמים , מתכננים וקהל בנה ביתך.
מה היא מערכת GSB

מערכת GSB ליציקת קירות בטון מבודדים היא מערכת ICF  כחול לבן , אשר מבוססת על חיבור מכני של פנל מחומר מבודד (פוליסטירן) ובלוק צמנטי לכדי תבנית יציקה, בתווך שביניהם יוצקים בטון מזוין לכל גובה הקיר. כלל מרכיבי התבנית נשארים כחלק מהקיר ומהווים את שכבת הבידוד התרמי שעליה מבוצעות עבודות החיפוי והגמר.

במה בניה ב - GSB עוזרת לי כקבלן ?

בניה ב – GSB קלה יותר לביצוע מבניה בבלוקים , היא מקצרת את משך הביצוע (חוסכת בימי עבודה), קלה יותר פיזית מבניה בבלוקים, חוסכת שימוש בציוד עץ מתכלה, מפחיתה באופן משמעותי את כמויות פסולת הבניין ומייצרת לקבלן יתרון על פני קבלנים שבונים בשיטות בניה מסורתיות.



האם מסובך ללמוד לבנות ב- GSB ?

הכשרה של צוות לבניה ב – GSB פשוטה , קלה ומהירה. למרות האמור מניסיוננו קצב הביצוע של הבית הראשון אותו תבצע קבוצה בתהליך ההכשרה איטי באופן משמעותי מקצב הביצוע של הבית השיני.



במה שונה המערכת של GSB ממערכות ICF אחרות ?

תבניות ICF בעולם הרחב , רובן ככולן מורכבות משני פנלים של פוליסטירן מוקצף (קלקר) שגשר של פלסטיק מחבר ביניהם לכדי תבנית ליציקה של קירות בטון.

בתבנית ה ICF אותה פיתחנו שבה נעשה שימוש נרחב בבניה למגורים , חתך הקיר ואופן התקנת התבניות שונה. התבנית שייכת למשפחת ה“תבניות הפתוחות” ,

בעוד שבתבניות סגורות מורכבות התבניות אחת על גבי השנייה ורק בסוף תהליך התקנת התבניות ניתן להשחיל את מוטות ברזל הזיון האנכי,  בתבניות פתוחות בשלב ראשון מורכבת הדופן החיצונית, מותקן ברזל הזיון ורק אז נסגרת התבנית באמצעות הדופן בצד הקיר הפנימי.

צורת התקנה זו מאפשרת בקרת ביצוע מושלמת של ברזל הזיון, התקנת ברזל זיון כבד במידת הצורך ושימוש בחישוקים בכפוף לדרישות התכנוניות של המהנדס.

בתבניות GSB  דופן הפוליסטירן , בצד הקיר הפנימי, הוחלפה בדופן של 5 ס”מ אשר עשויה מבלוק צמנטי. שינוי זה מתקשר ל “הרגלי הצריכה” של הלקוחות, מרבית הלקוחות שפונים אלינו מעדיפים את סוג הקיר הזה על פני חתך קיר שבו יש דופן קלקר בצד הקיר הפנימי.

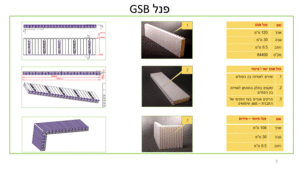

מערכת GSB בחתך קלקר – בטון – בלוק

מערכת GSB – פולסטירן (קלקר) בצד החיצוני – בלוק בצד הפנימי ובטון בתווך.

מערכת ICF  מתוצרת “קואדלוק” – פולסטירן בצד החיצוני – ופוליסטירן (קלקר) בצד הפנימי.

הערה : במערכת GSB קיים גם חתך קיר זהה לחתך הקיר של “קואדלוק”, חתך זה נקרא GSB בחתך KK (קלקר-קלקר), חתך זה פחות מבוקש ע”י הלקוחות.

ICF השוואה בין סוגי תבניות

מה צריך לדעת האדריכל / אדריכלית בשלבי התכנון הראשונים?

במערכת GSB לבניית קירות מבודדים ניתן לבצע כל תכנון אדריכלי , פרטים מסוימים קל באופן משמעותי לבצע ב – GSB (פינות עגולות , אלמנטים צורניים בצידי חלונות ועוד) רוחב הקיר שיש לקחת בחשבון הוא 25 ס”מ , ורוחב החלונות יהיה בכפולות של 5 ס”מ.

  • במידת האפשר יתוכנן גובה התקרות מפני בטון הרצפה בכפולות של 30.5 ס”מ.(גובה הבלוק 30 ס”מ +גובה המחבר 1/2 ס”מ).
  • אנו ממליצים ליצור איתנו קשר לצורך מתן מידע טכני עדכני בשלבי התכנון הראשונים.



מהם שלבי הביצוע של תבניות ליציקת קירות בטון ?

 שלבי הביצוע כוללים :

  • בניית ריצפה כולל יסודות , קורות יסוד ,ורצפת בטון.
  • הוצאת “קוצים” בהיקף הרצפה.
  • בניית תבניות לכל גובה הקיר ותמיכה .
  • יציקת הקירות במהלך אחד רצוף.
    הכנת גג

האם קיימים הבדלים נוספים בין תבניות GSB לתבניות ICF אחרות ?

במערכת GSB לבניית קירות מבודדים, תבנית היציקה מורכבת כתבנית פתוחה , בשלב ראשון מורכבת הדופן החיצונית (קלקר) בשלב השני מותקן ברזל הזיון ובשלב השלישי מתקינים את הבלוקים שהם הדופן הפנימית.

אופן התקנה זה בתבנית פתוחה, מאפשר בקרה טובה יותר ונוחות רבה בהתקנה של ברזל הזיון.

שלב א’ – התקנת דופן חיצונית וברזל זיון.

שלב ב’ – התקנת דופן פנימית.

שלב ג’ – תמיכה.







האם ניתן לבצע במערכת GSB חתכי קירות נוספים לחתך IB (פוליסטירן- בטון - בלוק) ?

כמובן , זה יתרון בולט של תבנית GSB , ניתן לבצע מגוון רחב של חתכי קיר שונים כגון :

  • פולסטירן (קלקר) – בטון – פוליסטירן. (ראה איור 1)
  • אבן – בטון – פוליסטירן. (ראה צילום 2)
  • פוליסטירן – בטון – דיקט טגו לפירוק (מתאים למעקות ומרתפים – ראה איור 2 )
  • אבן בחיפוי רטוב.(את התשתית לאבן מכינים לפני יציקת הקירות – ראה איור 3)
  • אבן בתליה יבשה.)

איור 1 – GSB / KK

חתך אבן – בטון – פולסטירן

פוליסטירן – בטון – דיקט טגו

אבן בחיפוי רטוב





אילו חומרי גמר ניתן ליישם על קירות המעטפת בחלק החיצוני והפנימי ?

בצד החיצוני של הקיר ניתן ליישם מגוון של חומרי טיח ע”ג שכבת הפוליסטירן, ככלל תכלול השכבה הראשונה רשת סיבי זכוכית.
 ניתן לבצע בצד הקיר הפנימי לוחות גבס  בהדבקה ועיגון מכני למחברי הפלסטיק. וכן טיח על בסיס צמנטי או טיח גבס.

עמידות לסדיקה בקרקעות תופחות

האם גם המחיצות בנויות בטכנולוגיית GSB ?

קירות GSB משמשים לבניית קירות מעטפת בלבד. המחיצות, כמו בבניה “רגילה” יכולים להיות מבלוק בטון, בלוקי גבס (“טרפזית”), בלוק “איטונג” מחיצה , או מחיצות גבס דו קרומיות.



האם נדרשות פעולות מיוחדות בתליית תמונות או מדפים על קיר הבית הפנימי ?

אין צורך בכלים או אביזרים מיוחדים בקידוח או הברגה לקירות הבית , הקירות חזקים במיוחד והשימוש בדיבלים סטנדרטים מספק .

האם חברת GSB בונה את הבית ?

 לא, חברת GSB אינה חברה מבצעת , חברת GSB בית ירוק ובטוח מספקת את הטכנולוגיה ומכשירה ומלווה את גורמי התכנון הפיקוח ואת קבלני הביצוע .

במה שונה בנייה באמצעות תבניות GSB מבנייה "רגילה"?

בניה באמצעות תבניות GSB מפשטת, מייעלת ומקצרת את תהליכי הבניה של הבית. הטכנולוגיה מאפשרת ביצוע מדויק ונקי ומפחיתה את תשומות העבודה של הקבלן. מצורפות להמחשה שתי תמונות, ביצוע מוקפד של קיר בטון בטפסנות קונבנציונלית (תמונה 1) ולצידה ביצוע קירות בטון בטכנולוגיית GSB בית ירוק ובטוח (תמונה 2)











תמונה 1                                                                      תמונה 2

האם הקבלן צריך להיות מוסמך לבנייה ב GSB ?

 ניתן לבחור קבלן מוסמך בעל ניסיון בניה ב – GSB או קבלן ללא ניסיון קודם שילווה ויוסמך ע”י החברה במהלך הבניה. ליווי צמוד של קבלן ללא הסמכה קודמת יחויב בימי ליווי לפי תעריף שיצורף להצעת המחיר של מערכת GSB שתסופק ללקוח.



למה זה כדאי ומשתלם לבנות ב - GSB בית ירוק ובטוח ?

מערכת GSB בית ירוק ובטוח (בחתך: פוליסטירן (קלקר) – בטון – בלוק) נותנת מענה מושלם לתנאי האקלים בארץ.

למעטפת מבטון מזוין יתרונות בולטים בכל מה שנוגע לסדיקה קונסטרוקטיבית ולהתאמה לסביבה הביטחונית בה אנחנו חיים.

המשוב החיובי מלקוחות שבנו את ביתם ב – GSB במהלך 10 השנים האחרונות הוא משוב יוצא דופן. הנוחות התרמית שנובעת משילוב של בידוד תרמי ומסה תרמית יוצרים נוחות יוצאת דופן וחיסכון ניכר ומשמעותי בהוצאות אנרגיה לחימום וקירור.

חתך הקיר שבצידו הפנימי יש בלוק מאפשר התנהלות מול קיר מוכר ורגיל בכל מה שנוגע לתליה ועיגון.



כמה זמן קיימת הטכנולוגיה בארץ , איפה נבנו בתים ב-GSB בית ירוק ובטוח ?

השקנו את הטכנולוגיה בסוף שנת 2010 לאחר תקופת פיתוח של כשנתיים, מאז ועד היום נבנו ב – GSB בית ירוק ובטוח מעל 1000 בתים בבניה צמודת קרקע ובבניה רוויה .

מרבית הרחבות הבניה בקיבוצי עוטף עזה תוכננו ונבנו במהלך השנים האחרונות ב – GSB כמו כן שכונות בשומרון , בתים פרטיים ברחבי הארץ מדן ועד אילת ופרויקטים של תמ”א 38.

בשנתיים האחרונות אנחנו מבצעים מעקב אחרי צריכות אנרגיה בבתים במספר הרחבות ומשווים את התוצאות לשכונות שכנות . התוצאות עולות על המצופה ומעודדות להמשיך ולפתח טכנולוגיה לבניה ירוקה משמרת וחוסכת אנרגיה .



באיזה שלב מתקינים מערכות אינסטלציית חשמל ומים ?

אינסטלציית חשמל : מומלץ להתקין בשלב בו מסיימים להכין את הקיר (תמונה 1 להמחשה) , אך ניתן להתקין גם לאחר היציקה בשכבת הבלוק הפנימי.

אינסטלציית דלוחים וצנרת מי גשם : בשלב התקנת הקירות לאחר שמסיימים לבנות את הקיר (תמונה 2 להמחשה)

אינסטלציית מים : לאחר סיום עבודת השלד.

תמונה 1



תמונה 2

האם ניתן לבנות קיר ברוחב של יותר מ - 26.5 ס"מ ?

ניתן , בעזרת שימוש במחבר מתכוון שמשמש בעיקר לקירות בצידי ויטרינה בהן נדרש רוחב קיר של כ – 33 ס”מ (צילום 1).

צילום 1

עד כמה חשוב לבודד את הגג בבתים שהקירות מבודדים ברמה טובה ?

לבידוד הגג חשיבות ראשונה במעלה לתחושת הנוחות התרמית אותה נרגיש בבית. באמצעות שכבת בידוד שמותאמת לאזור הגאוגרפי בו נבנה הבית נשיג הורדה משמעותית של הטמפרטורת בתקופת הקיץ , ואיבוד חום מזערי דרך הגג בתקופת החורף. בבתים עם רמת בידוד גבוהה כמו בבתים שבנויים ב GSB יש חשיבות עליונה לבידוד של כלל המעטפת בכלל זה הגג.

צילום 1

צילום 2

אפשר לקבל עוד כמה טיפים לבניה ירוקה ?

בתים בונים ב.א.ה.ב.ה הם ראשי תיבות של 6 דגשים לבניה ירוקה ובטוחה. תשומת לב לששת הדגשים תייצר בית שמאוד נעים לגור בו.

ב = ביטחון

א = אוורור טבעי

ה = העמדה של הבית ביחס לגורמי שמים.

ב = בידוד

ה = הצללה

מצגת - על בידוד ומסה תרמית
